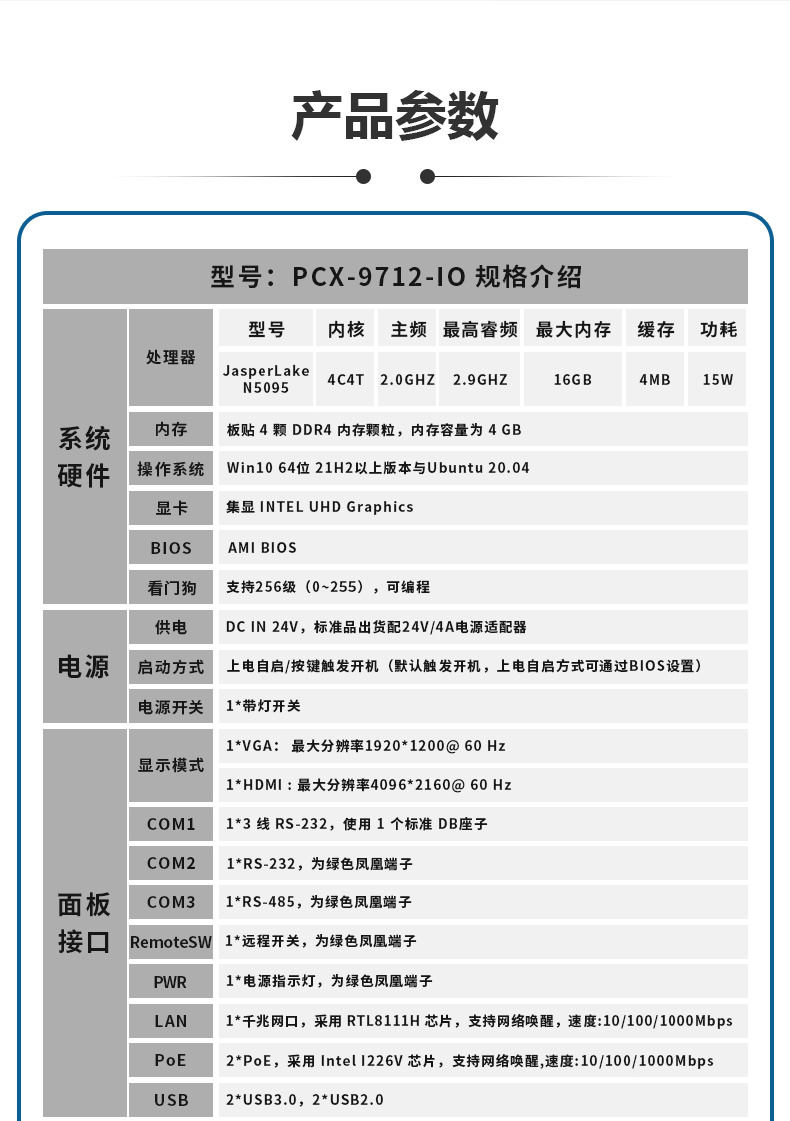

系统

硬件

处理器

型号

内核

主频

最高睿频

缓存

功耗

jasperlake n5095

4c4t

2.0ghz

2.9ghz

4mb

15w

内存

板贴4颗ddr4内存颗粒，内存容量为4 gb

操作系统

win10 64位 21h2以上版本与ubuntu 20.04

显卡

集显 intel uhd graphics

bios

ami bios

看门狗

支持256级（0~255），可编程

电源

供电

dc in 24v，标准品出货配24v/4a电源适配器

启动方式

上电自开机/按键触发开机（切换详细操作见第七章）

电源开关

1*带灯开关

面板

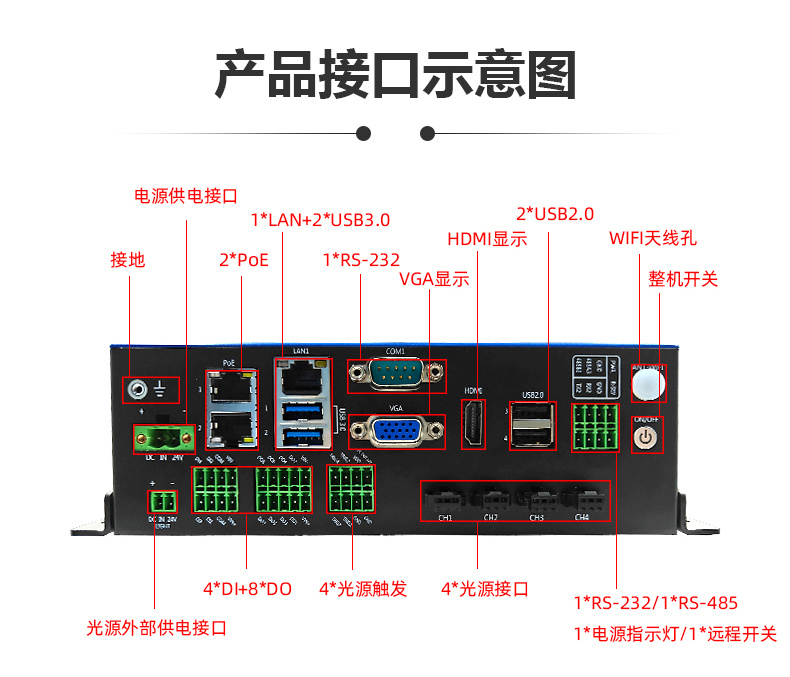

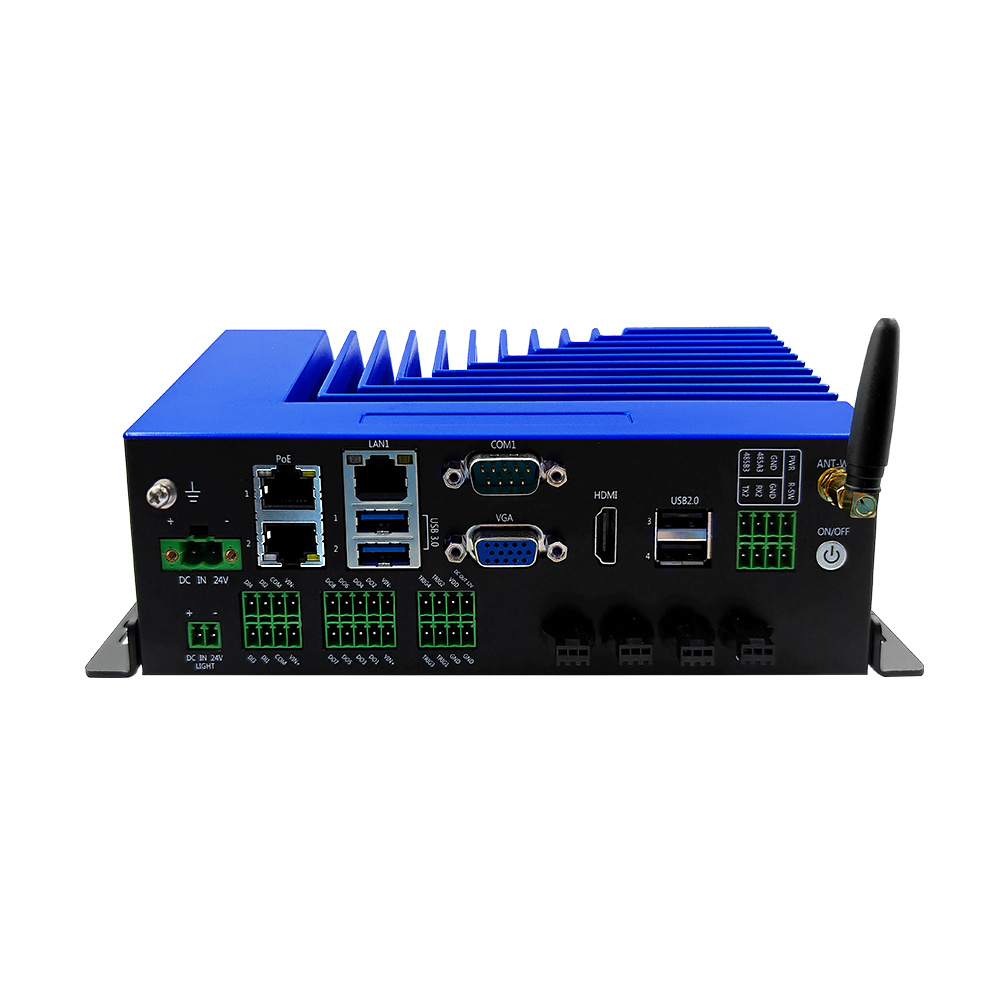

接口

显示模式

1*vga ：最大分辨率1920*1200@ 60 hz

1*hdmi : 最大分辨率4096*2160@ 60 hz

com1

1*3线rs-232，使用1个标准db-9座子

com2

1*rs-232，为绿色凤凰端子

com3

1*rs-485，为绿色凤凰端子

r-sw

1*远程开关，为绿色凤凰端子

pwr

1*电源指示灯，为绿色凤凰端子

lan

1*千兆网口，采用rtl8111h芯片，支持网络唤醒，速度:10/100/1000mbps

poe

2*poe，采用intel i226v芯片，支持网络唤醒,，速度:10/100/1000mbps

usb

2*usb3.0，2*usb2.0

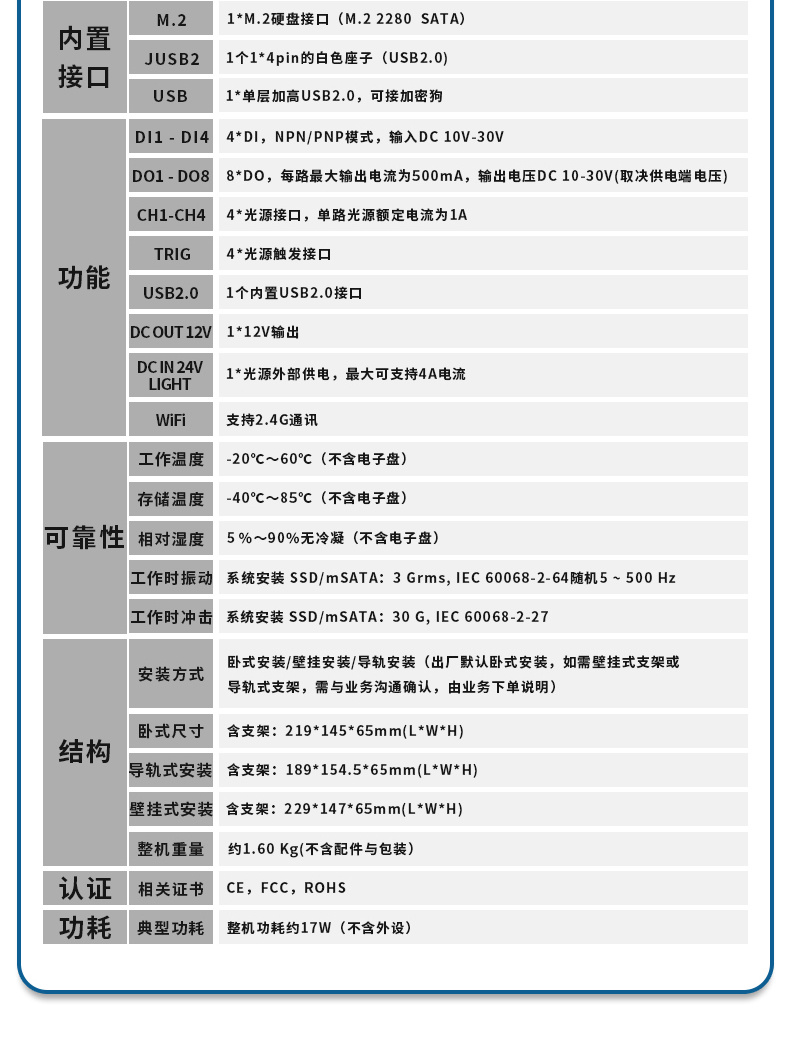

内置

接口

  m .2

1*m.2 ssd接口（m.2 2280）

jusb2

1个1*4pin的白色座子（usb2.0)

usb

1*单层加高usb2.0，可接加密狗

可靠性

工作温度

-20℃～60℃

存储温度

-40℃～85℃

相对湿度

５％～90％无冷凝

工作时振动

系统安装 ssd：3 grms, iec 60068-2-64随机5 ~ 500 hz

工作时冲击

系统安装 ssd：30 g, iec 60068-2-27

结  构

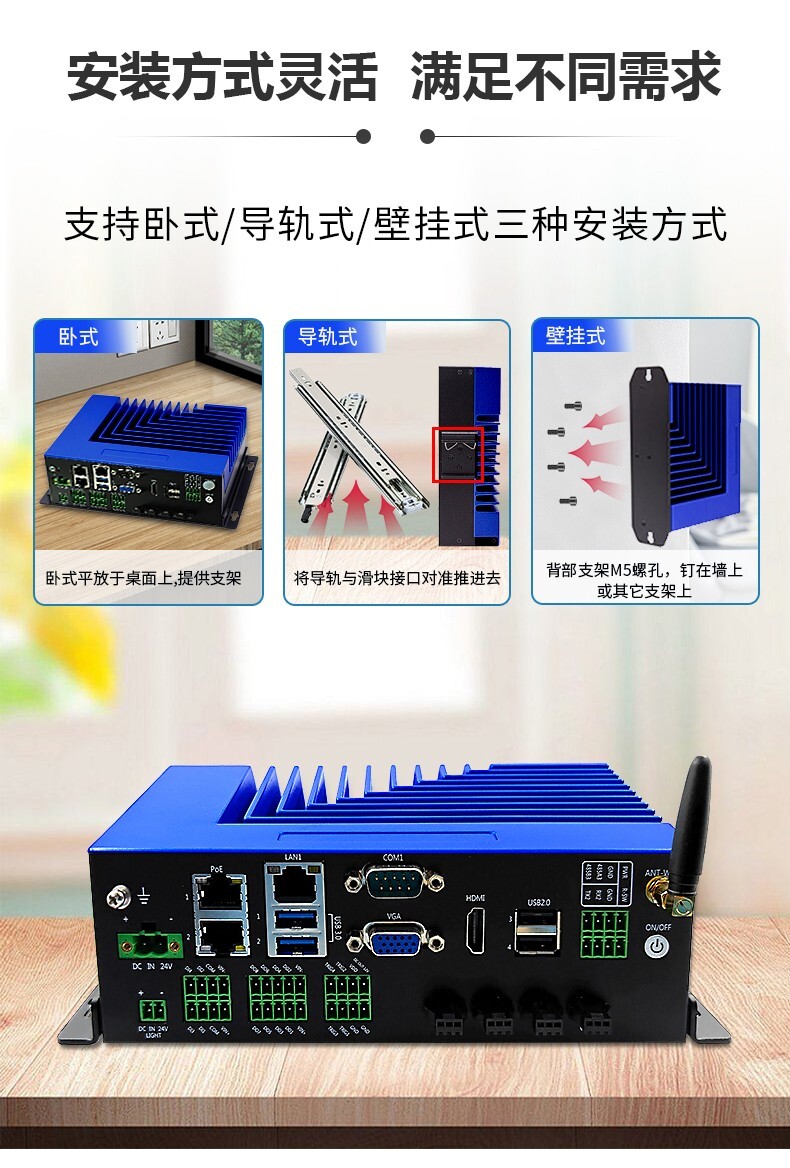

安装方式

卧式安装/壁挂安装/导轨安装（出厂默认卧式安装，如需壁挂式支架或导轨式支架，需与业务沟通确认，由业务下单说明）

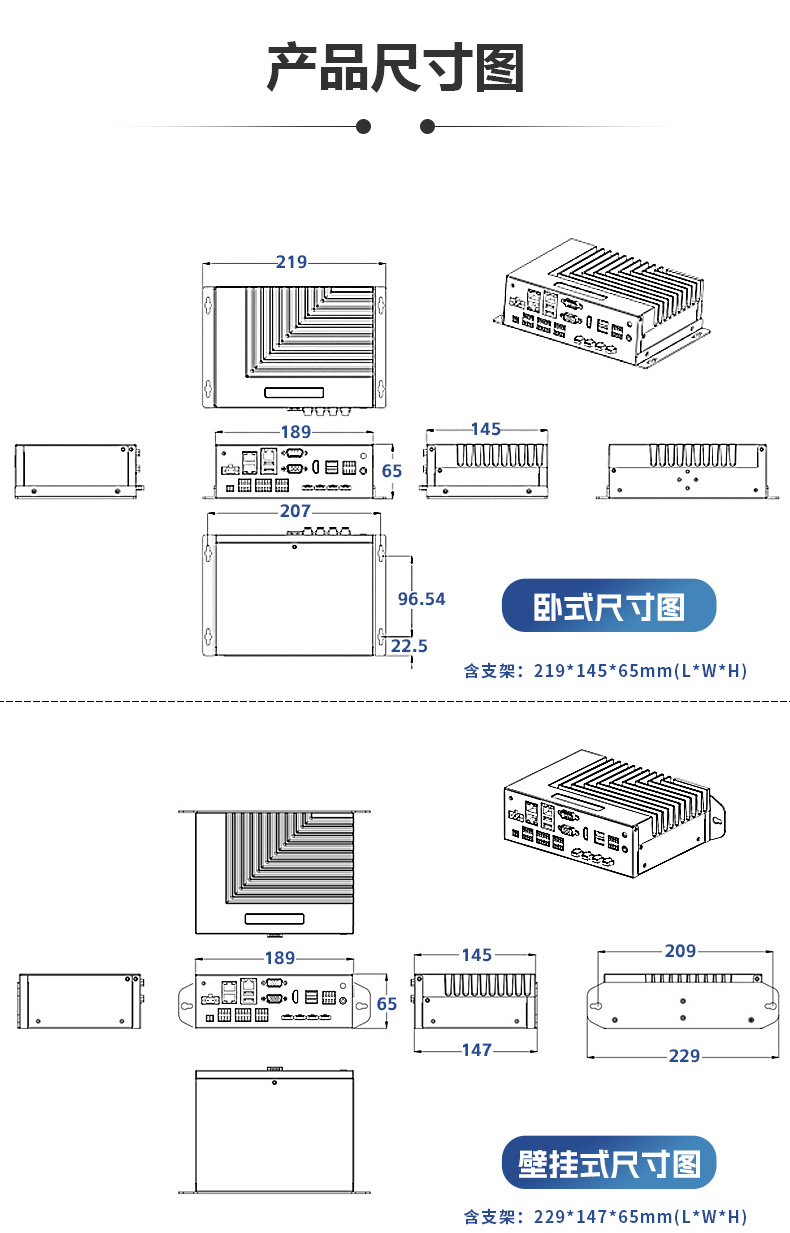

卧式尺寸

含支架：219*145*65mm(l*w*h)

壁挂式尺寸

含支架：229*147*65mm(l*w*h)

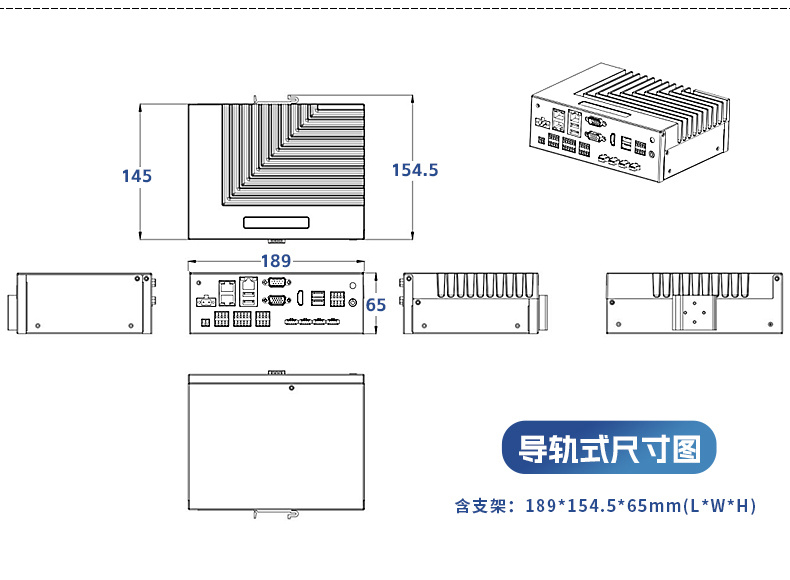

导轨式尺寸

含支架：189*154.5*65mm(l*w*h)

整机重量

约1.60 kg(不含配件与包装）

认  证

相关证书

fcc ，ce  ，rohs

功耗

典型功耗

整机功耗约17w（不含外设）

功能

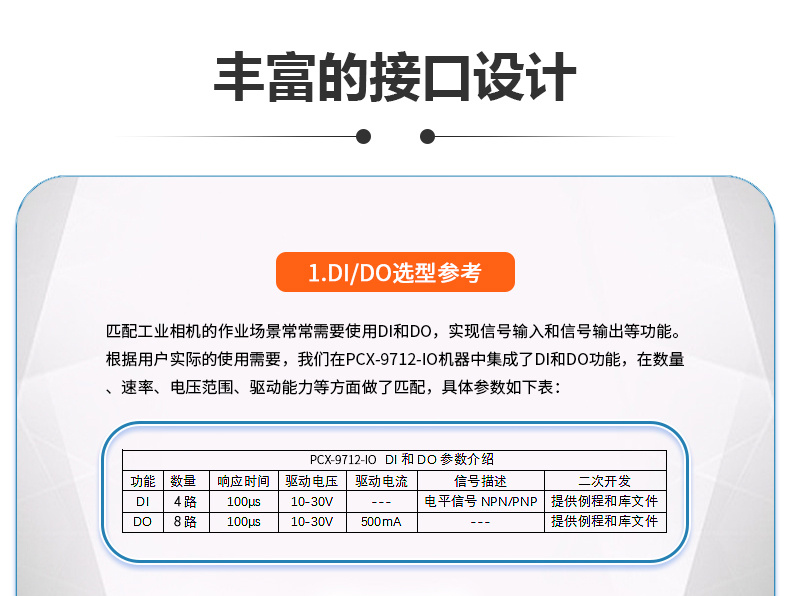

di1 - di4

4*di，npn/pnp模式，输入dc 10v-30v

do1 - do8

8*do，每路最大输出电流为500ma，输出电压dc 10-30v(取决供电端电压)

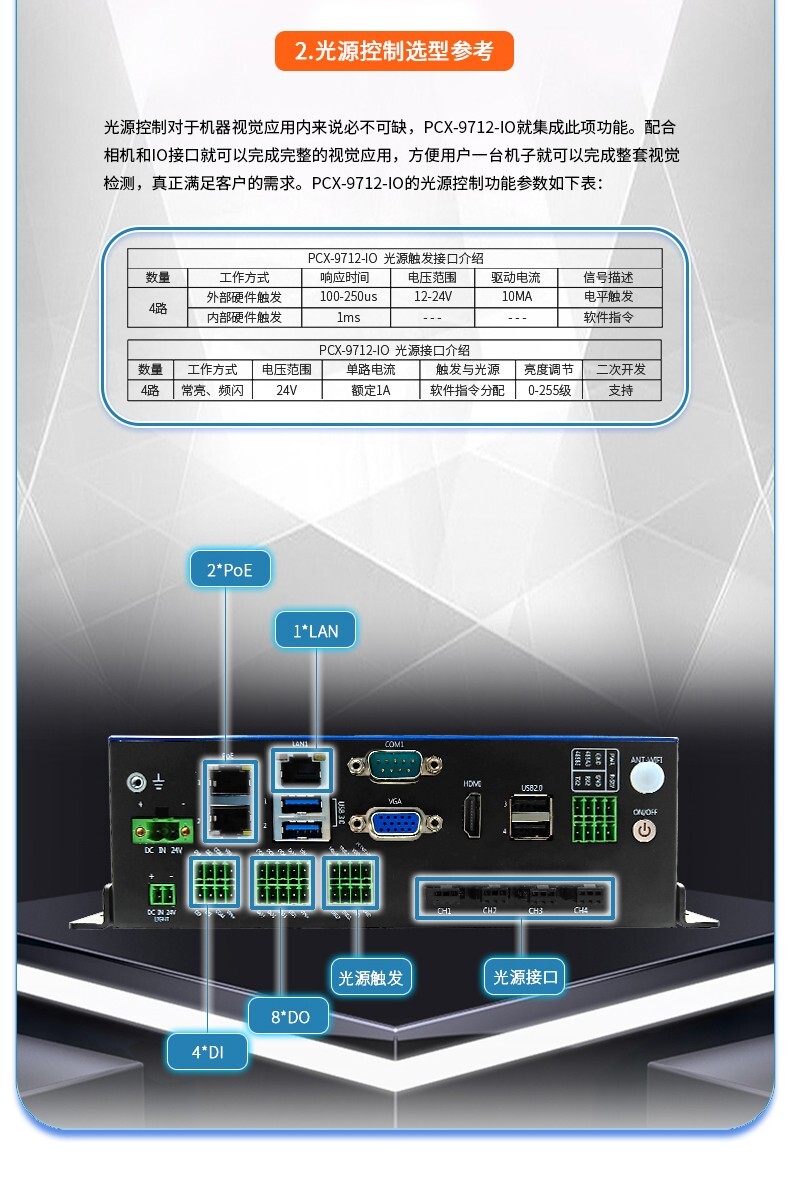

ch1-ch4

4*光源接口，单路光源额定电流为1a

trig

4*光源触发接口

usb2.0

1个内置usb2.0接口

dc out 12v

1*12v输出

dc in 24v

light

1*光源外部供电，最大可支持4a电流

wifi

支持2.4g通讯
